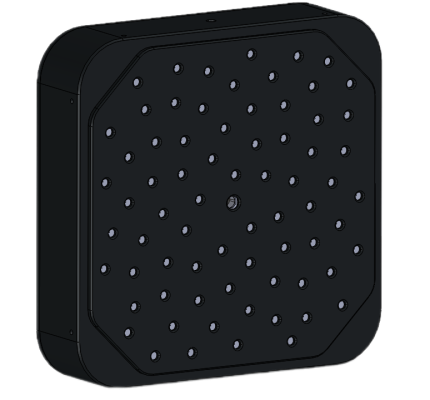

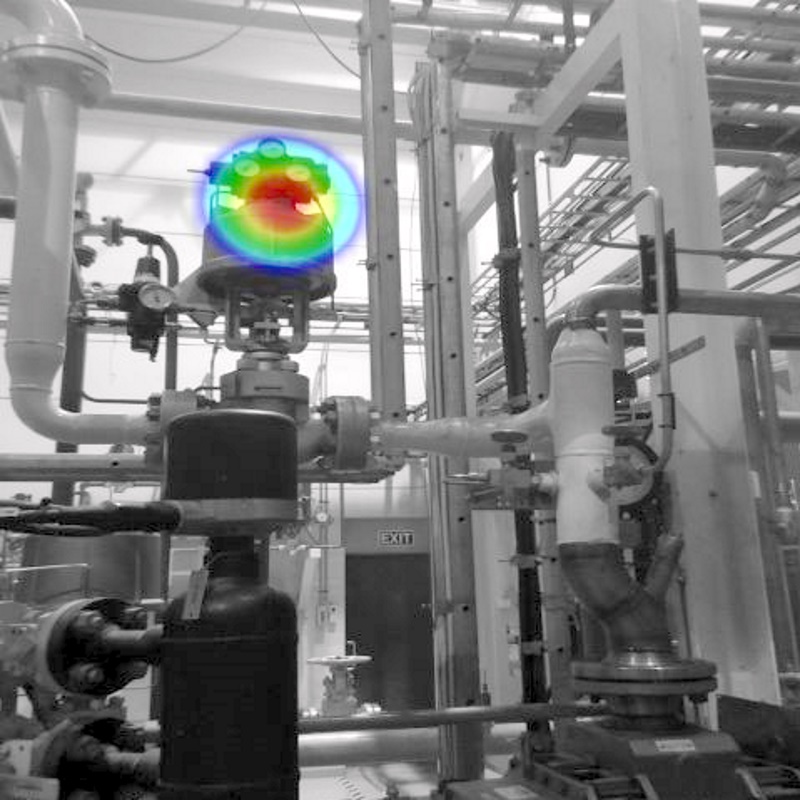

VS130CP通用型声像仪，致力于满足能源与工业领域普遍需求而开发的高性价比的声学成像仪。 主要用于检测带压气体泄漏以及电气绝缘设备的局部放电，并增加了外接传感器功能和补光灯功能（弱光环境检测），采用铝合金外壳来增加设备的使用耐久度，并在结构和电路设计时考虑到了防爆的需要。 采用首创的130通道麦克风阵列，在提高性价比的同时确保了检测灵敏度
特点
防爆设计：这是其最主要的特点。设备外壳采用防爆材料制成，如高强度铝合金或不锈钢，并经过特殊的防爆处理，能有效防止在使用过程中产生的电火花、高温等引发周围易燃易爆气体或粉尘的爆炸。同时，仪器的电气部件都被密封在防爆外壳内，避免与外界危险物质接触。
本质安全电路：内部电路设计遵循本质安全原则，限制电路中的能量，确保在正常工作或发生故障时，产生的电火花和热效应都不会达到点燃危险物质的能量水平。例如，采用低电压、低电流的电路设计，并且对电路中的储能元件进行严格的限制和保护。
防护等级高：具备较高的防护等级，通常达到 IP65 或更高。这意味着它能有效防尘、防水，即使在恶劣的工业环境中，如存在大量灰尘、油污或偶尔有喷水的场所，也能正常工作，防止外界物质进入仪器内部而影响其性能或造成安全隐患。
操作简便：考虑到在危险环境中使用的特殊性，其操作界面通常设计得简洁明了，易于操作。配备直观的显示屏和简单的操作按钮，工作人员经过简单培训就能熟练使用，减少因操作复杂而可能导致的误操作风险。
便携性好：整体结构紧凑，重量较轻，方便携带和移动。有些型号还配备了专门的携带箱或背包，便于工作人员在不同地点进行检测作业，提高了工作效率。
性能
高灵敏度麦克风阵列：拥有多个高灵敏度麦克风，能够精确捕捉微弱的声音信号。例如，可检测到低至 – 15dB 的声压级，这使得它能够发现极其细微的气体泄漏声或设备的异常噪声，即使在嘈杂的工业环境中也能准确识别目标声源。
宽频率响应：频率响应范围通常很宽，一般为 2kHz – 100kHz，既能检测到可听声范围内的声音，也能捕捉到超声波频段的信号。这一特性使其可以用于多种类型的检测任务，如检测气体泄漏时，超声波频段的信号能更准确地定位泄漏点；而对于设备的机械故障诊断，可听声范围内的声音分析则有助于判断故障类型和程度。
高精度声源定位：利用先进的波束成形算法和信号处理技术，能够实现高精度的声源定位。可以将声源位置精确到很小的范围内，误差通常在几厘米以内，为快速准确地找到故障点提供了有力支持。

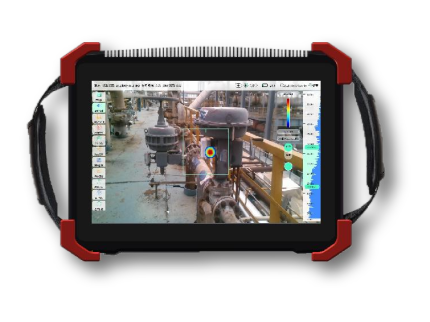

高分辨率成像：配备高分辨率的摄像头，能够提供清晰的视觉图像。与声学定位信息相结合，将声源以直观的方式叠加在视觉图像上，形成声学成像图。图像分辨率通常达到 1920×1080 像素或更高，使得工作人员可以清晰地观察到声源的位置和周围环境的细节。
实时成像：具备实时成像功能，能够快速将捕捉到的声音信号转化为可视化的图像，几乎没有延迟。这使得工作人员可以在第一时间观察到声源的变化情况，及时做出判断和决策。
多种显示模式：提供多种显示模式，如彩色编码模式，通过不同颜色表示声音的强度，使声源分布一目了然；还有轮廓模式，能够突出显示声源的轮廓，便于更准确地定位和分析。
麦克风 | |
麦克风数量 | 130通道 |
麦克风数量 | 高灵敏度数字麦克风 |
测量频率 | |
测试声压级范围 | 30dB 120dB |
频率范围 | 2kHz65kHZ,范围可调节 |
采样频率 | 130kHZ |
测量灵敏度 | |
有效测试距离 | 0.5m-100m |
测量精度 | ±1cm |
设备 | |
设备重量 | 1.86kg |
设备整体尺寸 | 255*190*45mm |
防护等级 | IP56 |
外壳材质 | 铝合金+防摔设计 |
显示/触摸屏 | |
分辨率 | 1024*600(彩色) |
尺寸 | 10寸电容式触摸屏 |
摄像头 | 800万像素 |
电池 | |
电池续航 | 单电池续航6h |
充电时长 | 充满电约4h |
数据处理 | |
数据接口 | TIF卡/USB/TypeC |
内部存储容量 | 128GB+8GB |
软件功能 | |
泄漏率评估 | 可实时评估泄漏率并显示对应经济损失 |
| 可拍照记录故障点位置信息 |
录像功能 | 可录制视频记录故障点位置信息 |
回放功能 | 可查看记录的故障点信息 |
光标指示功能 | 显示光标对应的声压级 |
智能降噪功能 | 可打开聚焦框自动过滤聚焦框外的声音信号 |
PRPD图谱 | 可评估局部放电类型 |
FFT频谱 | 快速傅里叶算法，支持离线分析设备异响 |
补光灯 | |
1W补光灯 | 便于设备在较为黑暗的场景使用 |
